厚壁波紋管膨脹節水壓試驗時出現的開裂問題

1、奧氏體不銹鋼的材料

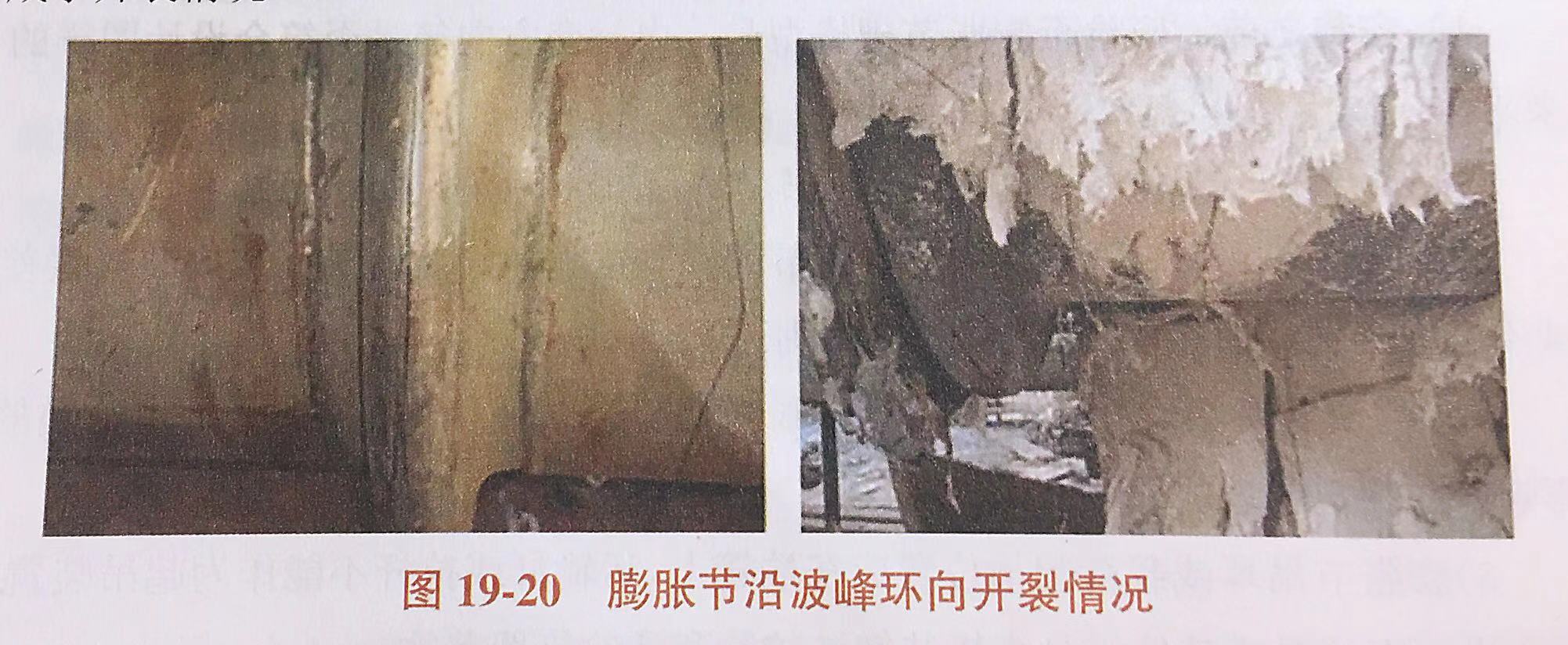

水壓試驗時和在使用一段時間后，厚壁波紋管膨脹節沿波峰環向開裂的情況時非常常見的，如圖19-20所示。對于奧氏體不銹鋼材料冷作成形后可以不做熱處理（GB16749-1997標準規定），經統計出現環向開裂的一般直徑都在1500mm以上，很少有直徑大的不銹鋼波形膨脹節開裂的情況。主要原因是成形后波紋管存在較大的成形應力沒有消除，在遇到其他外部應力的情況下，促使成形應力的釋放造成開裂的情況。

2.碳鋼和低合金鋼的材料

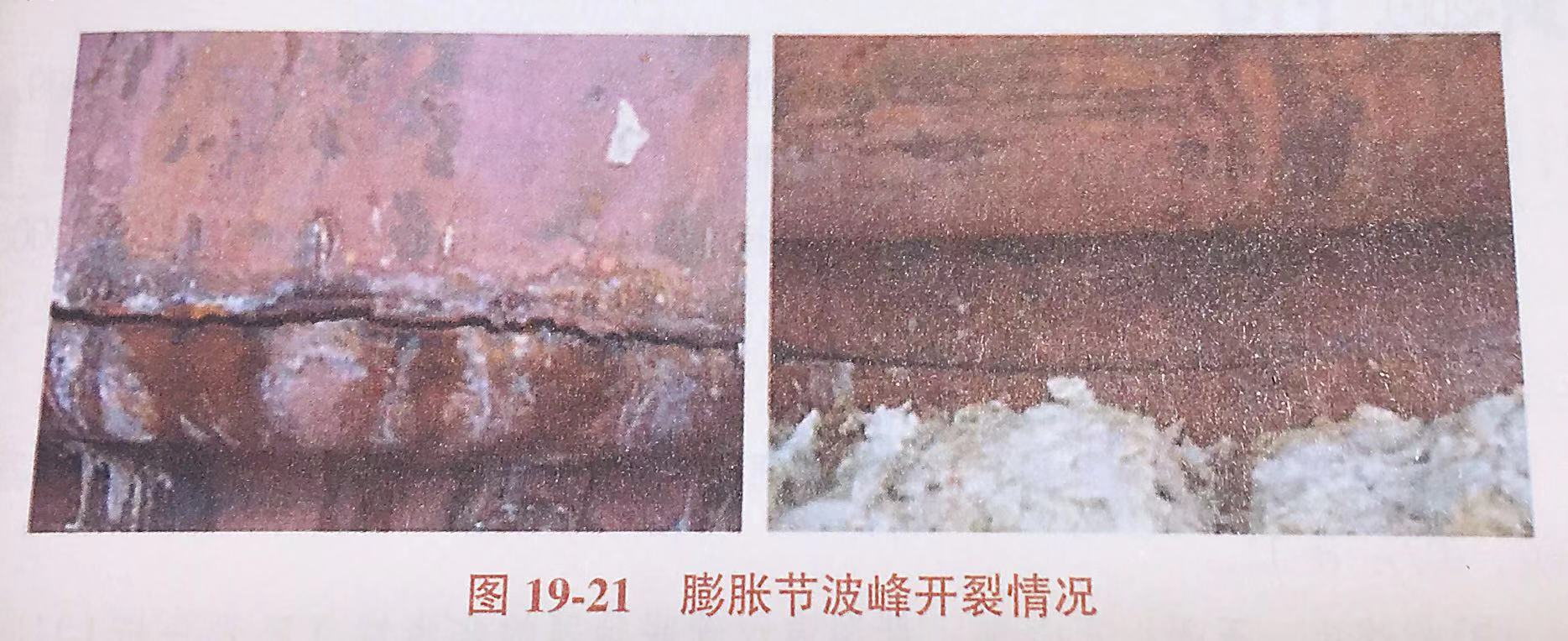

碳鋼和低合金鋼的波紋管膨脹節按照標準的要求時必須做熱處理的，但也時有發生波峰開裂的情況，如圖19-21所示。某公司制作的DN3800、壁厚16mm，材質Q345R的壓力容器波形膨脹節在水壓試驗過程中，波峰出現爆裂，檢測出廠文件等資料，均符合標準的要求。在對斷口進行檢測時發現，變形越大的地方（波峰處），厚度越薄，硬度越高，膨脹節存在明顯的冷作硬化，材料的延伸率變低，是產生開裂的主要原因。那為什么已經做過了熱處理，還會出現這種情況呢？究其原因，是膨脹節生產企業的熱處理工人為按照要求的工藝進行熱處理。之后膨脹節局部切斷進行正確的熱處理，熱處理后發現，材料的機械性能有了明顯的好轉。
