矩形金屬波紋管膨脹節的產品結構

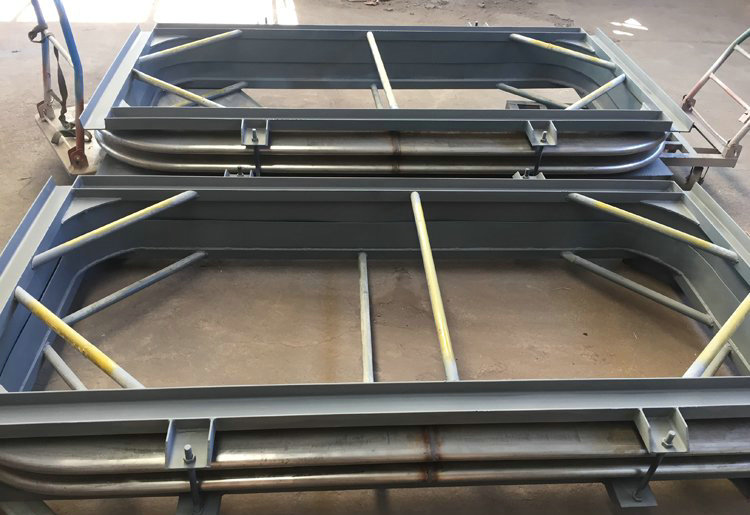

       矩形金屬波紋管膨脹節是由一個或多個矩形波紋及端部矩形接管組成的矩形撓性元件，廣泛用于矩形截面的管道或設備上，用來吸收由于熱脹冷縮等原因引起的管道或設備尺寸的變化。

       就總體結構而言，矩形金屬波紋管膨脹節可分為單式軸向型和復式自由型。零部件通常包括：矩形波紋管（可以有一個或多個波紋）、端部矩形接管、導流筒、鉸鏈等附屬零件。單式軸向型產品有一個矩形波紋管，以吸收軸向位移為主，也可吸收少量橫向位移。復式自由型產品有兩個矩形波紋管，可以同時吸收較大的軸向位移/橫向位移；有時候，考慮到運輸、現場安裝的方便性，大尺寸的復式自由型產品可以通過兩件單式軸向型產品、以及中間矩形管道現場組裝而成。當復式自由型產品的中間矩形管道重量較重時，通常設計有鉸鏈滑槽結構將中間矩形管道重量傳遞給端部矩形接管，進而傳遞給予產品相鄰的支架或設備，以降低矩形波紋管工作應力，簡化管道支、吊架布置。
