厚壁波紋管膨脹節焊接形狀尺寸及外觀要求

波紋管膨脹節制造商在制造厚壁波紋管膨脹節的時候，除了必須對整體膨脹節的外觀有一定要求外，對波紋管膨脹節的焊接形狀尺寸及外觀都應有相應的要求。

1、對接焊縫的表面應與母材表面齊平，或允許保留不大于波紋管名義厚度10%且均勻的焊縫余高，保留均勻余高的焊縫表面應與母材表面圓滑過渡。內襯套的對接焊縫外表面應修平。

2、焊縫表面的熔渣和飛濺物必須清除干凈，并不得有裂紋、咬邊、氣孔、弧坑和夾渣等缺陷。縱焊縫不應有錯邊。

3、角焊縫應有圓滑過渡到母材的幾何形狀。

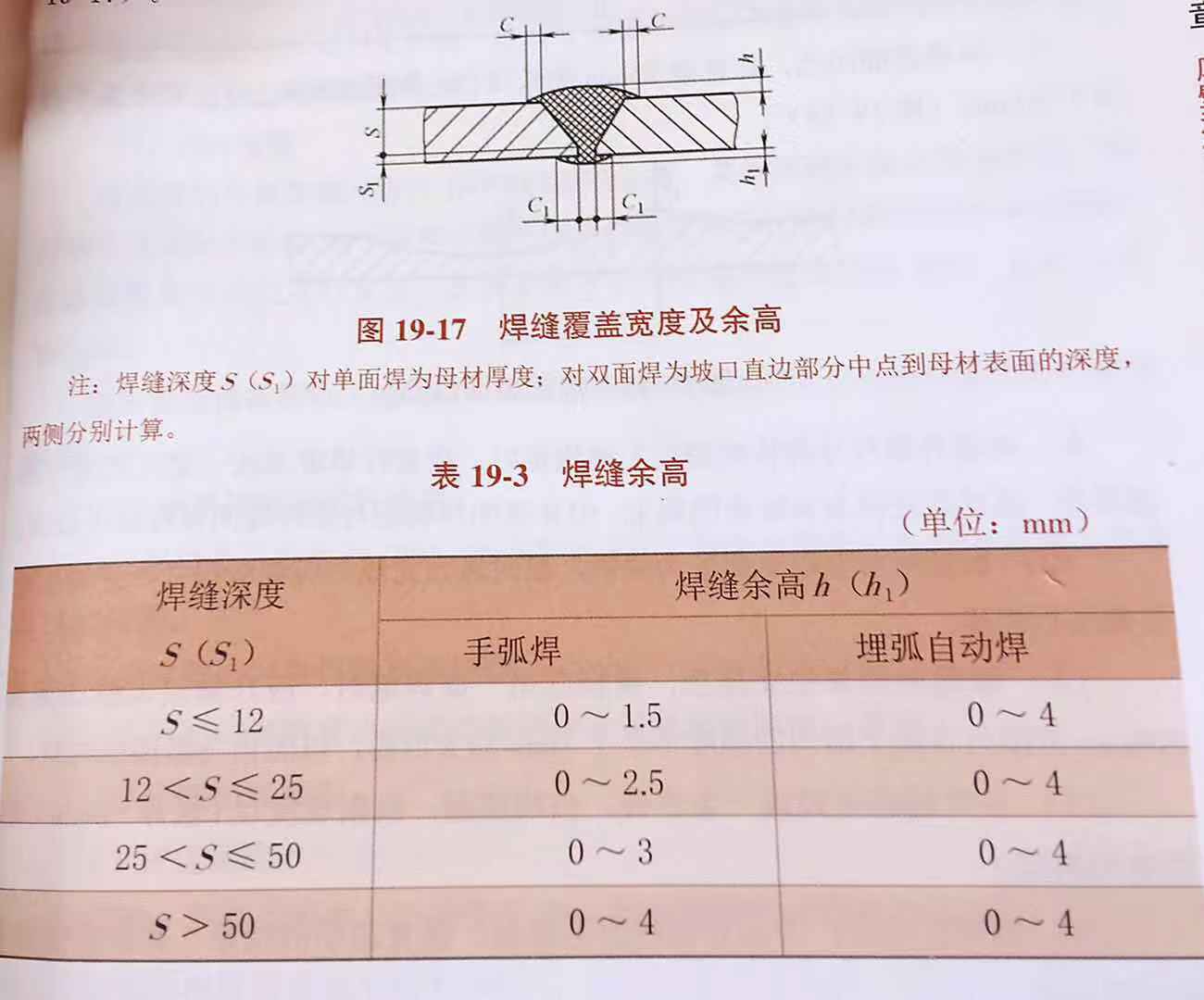

4、焊縫覆蓋寬度C（C₁）=2～4，焊縫余高h(yuǎn)（h₁）按表19-3的規定（圖19-17）。

5、焊縫最大寬度C_max和最小寬度C_min的差值，在任意50mm范圍內不得大于4mm，整條焊縫長度范圍內不得大于5mm。

6、焊縫邊緣直線段f，在任意300mm連續焊縫長度內，焊縫邊緣沿焊縫軸向的直線度f如圖19-18所示，其值應符合19-4的規定。

7、焊縫表面凹凸，在任意25mm的長度內，焊縫余高h(yuǎn)_max-h_min的差值不得大于0.5mm（圖19-19）。

8、焊縫外形尺寸經檢驗超出上述規定時，應進行修磨或按一定工藝進行局部補焊，返修后應符合本標準的規定，但補焊的焊縫應與原焊縫間保持圓滑過渡。
