選用GB16749標準的膨脹節注意事項Ⅰ

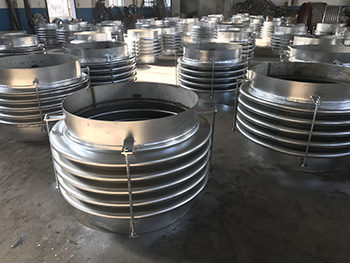

在波紋管膨脹節的設計和選型中容易遇到的問題和處理方法：

1、當各項應力超標時，按下述原則調整結構尺寸，并重新進行應力計算。

 1）、當軸向位移引起的應力過大時，宜適當增加波數或減小波紋管的壁厚。

 2）、當內壓引起的應力過大時，則應減小波高，或增加波紋管壁厚。

 3）、增加波紋管的波數或層數可改善膨脹節的應力狀態。膨脹節的耐壓性能對壁厚的要求與補償性對壁厚的要求時完全相反的，需要通過設計找出一個恰當的關系，使其既能保證強度，又能有足夠的伸縮補償性能。

2、在立式換熱器中，膨脹節最好設置在支座下方。當膨脹節位于支座的上方時，膨脹節需承受由換熱器自重產生的附加軸向力，因而降低了設備的穩定性。

3、水壓試驗工況下的膨脹節強度問題。有些情況下需要提高殼程的水壓試驗壓力。此時有必要對膨脹節進行水壓試驗工況下的強度校核，此時，腐蝕余量為零，設計溫度為常溫。在EJMA標準中，為防止膨脹節在試驗條件下發生屈曲，試驗壓力應低于或等于柱失穩或平面失穩的極限設計壓力的1.5倍（柱失穩是指波紋管中部整體的側向偏移，只有當波紋管的長度與直徑之比較大時，這種現象才會發生。GB 16749為考慮柱失穩）。對于平面失穩，GB 16749規定，膨脹節在試驗壓力下，最大波距與受壓前波距之比不得超過，如果大于，則認為膨脹節產生了平面失穩。

4、在固定管板式換熱器的設計計算中，管板的計算和膨脹節的計算相互關聯，相互影響。管板要根據膨脹節的軸向剛度進行計算，膨脹節要根據管板的計算確定膨脹節總軸向力，所以在計算過程中，這些數值的一致性對于保證計算結果的正確性是非常重要的。其中，膨脹節總軸向力應該等于殼程筒體軸向應力與殼程筒體截面積的乘積。設計者可以通過驗證管板及膨脹節計算結果中的這些數值，來核實計算結果的正確性。
