矩形金屬波紋管膨脹節的力和力矩的計算

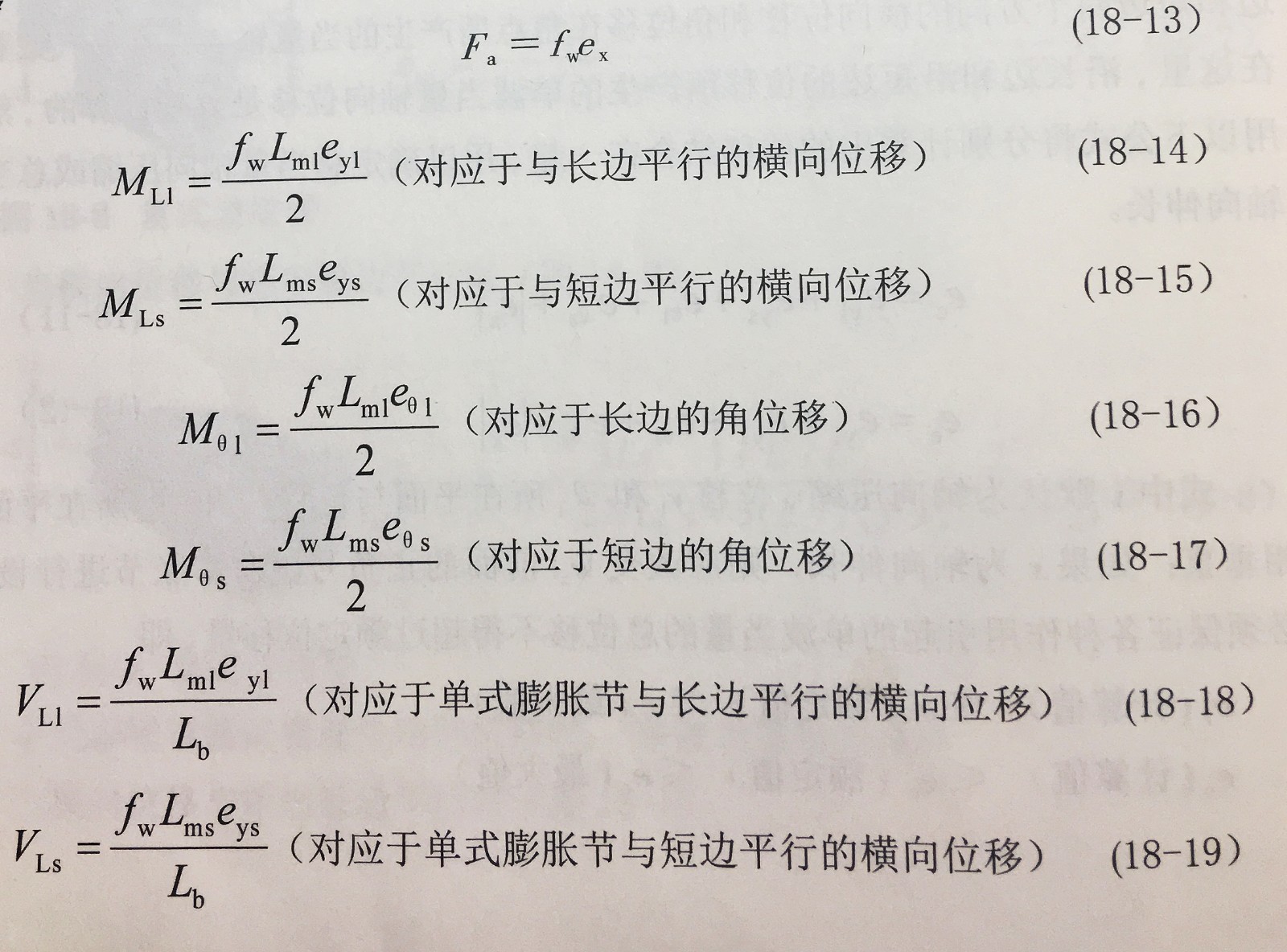

為了估算作用在管道、支架或設備上的載荷，常常需要確定是矩形金屬波紋管膨脹節產生位移所需要的力和力矩。為此，多數膨脹節制造廠家的產品目錄對其標準設計均給出了有關作用力的數據。該數據一般用使之達到廠家設定的額定單波軸向位移所需要的力來表示。為方便起見，可將該力除以額定位移得出波紋的抗力系數或工作剛度f_w。得出這一系數以后，可以用以下公式計算出使矩形金屬波紋管膨脹節產生位移所需要的力和力矩。

前面所給出的關系式適用于各種矩形膨脹節。然而，必須注意：使用這些公式要依據膨脹節制造廠家提供的“單波軸向工作剛度”等數據。在任何情況下均不得把從一個廠家得到的數據用于另一個廠家的產品，因為基本設計不同，這些數據可能相差很大。
