聚四氟乙烯膨脹節(jié)出廠前質(zhì)量檢驗(yàn)

（1）氣密性試驗(yàn)

   對(duì)用于介質(zhì)為易燃、易爆、中等危害以上的有毒介質(zhì)的膨脹節(jié)，在其出廠前應(yīng)進(jìn)行氣密性試驗(yàn)，試驗(yàn)介質(zhì)為壓縮空氣、試驗(yàn)壓力為1倍的設(shè)計(jì)壓力，保壓不少于10min，應(yīng)無泄漏、無異常變形。

（2）真空試驗(yàn)

   對(duì)有耐真空要求的膨脹節(jié)，應(yīng)進(jìn)行真空試驗(yàn)。試驗(yàn)壓力為1倍的設(shè)計(jì)真空度，保壓不少于10min，應(yīng)無泄漏、無異常變形。

（3）電火花檢測(cè)

   應(yīng)對(duì)材料及焊縫采用高頻電火花微孔探傷儀進(jìn)行探訪。檢測(cè)時(shí)，探頭在材料表面應(yīng)緩慢連續(xù)移動(dòng)，速度不大于50mm/s；電壓按材料厚度每毫米10kV，但不超過18kV；應(yīng)無白色火花產(chǎn)生。電火花檢測(cè)應(yīng)在耐壓、氣密性和真空試驗(yàn)后進(jìn)行。

（4）疲勞試驗(yàn)

   疲勞試驗(yàn)為型式檢驗(yàn)項(xiàng)目。膨脹節(jié)在設(shè)計(jì)疲勞壽命的位移循環(huán)試驗(yàn)中應(yīng)無裂紋、無泄漏。對(duì)于金屬內(nèi)襯聚四氟乙烯膨脹節(jié)，試驗(yàn)后進(jìn)行電火花檢測(cè)，應(yīng)無漏電報(bào)警現(xiàn)象。

（5）爆破試驗(yàn)

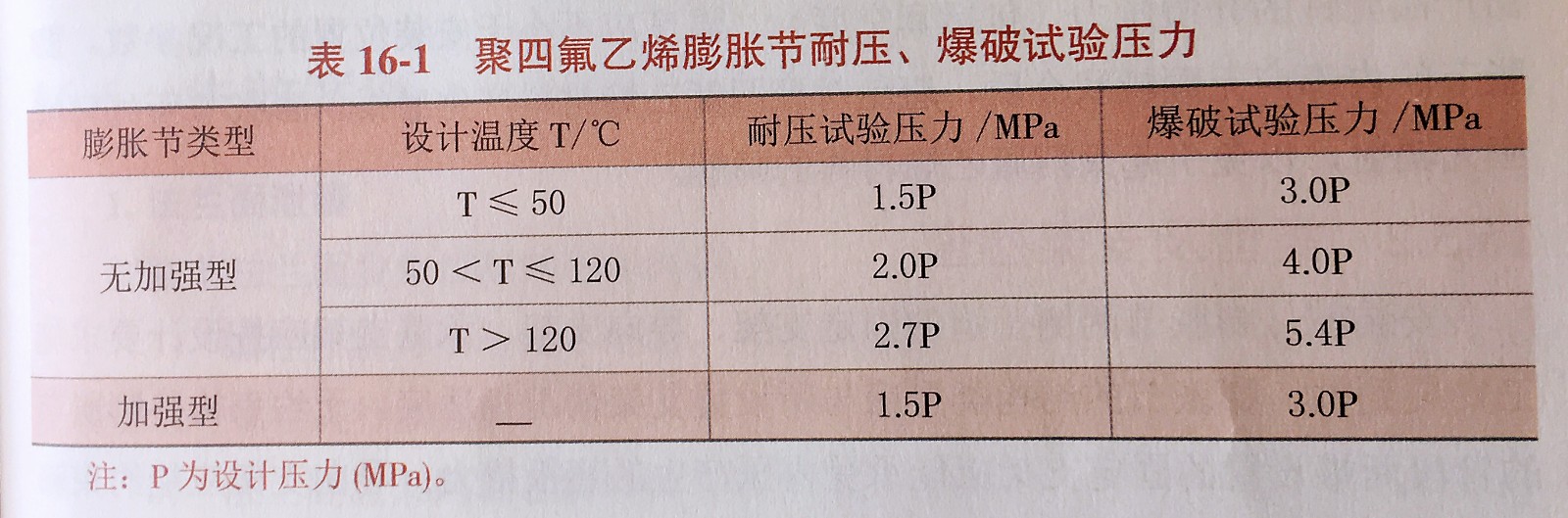

   爆破試驗(yàn)為型式檢驗(yàn)項(xiàng)目，試驗(yàn)壓力見表16-1。試驗(yàn)介質(zhì)為自來水，試驗(yàn)時(shí)應(yīng)緩慢升壓，達(dá)到規(guī)定壓力值時(shí)，保壓時(shí)間不少于3min，應(yīng)無破損、泄漏。
